Inspirational Glass Technology
Rigmah® Glass Coporation

Rigmah®-C

Rigmah®-C투명나노컬러코팅유리

Rigmah®-C 반도체/LCD 공정기술

INK
  • 나노 분산 기술 이미지
  • 나노 분산 기술 (Nano-size particle Dispersion)
    • 유기물, 무기물, 산화물 등의 분산
    • 장시간 저장 안정성

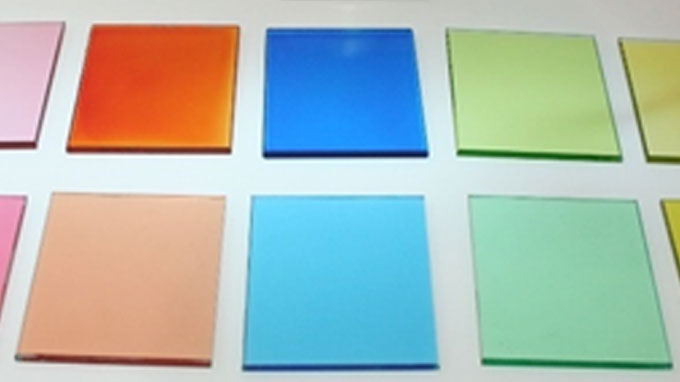

  • 뛰어난 색상 및 제품 신뢰성 이미지
  • 뛰어난 색상 및 제품 신뢰성
    • 자연색 구현
    • 조색기술을 통한 다양한 색 표현 가능
    • 높은 도막 경도 (6H 이상)
Coating
  • Coating 이미지

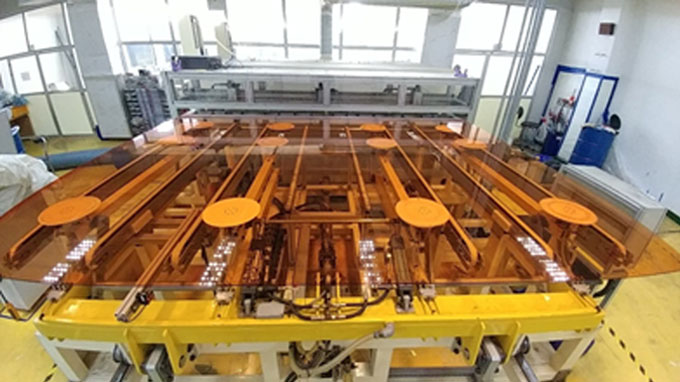

  • 9.5세대 Slit Coater 장비 : 첨단 디스플레이 기술의 응용
    • 대면적(2,438 X 3,048mm)
    • 박막코팅(1~3um) : 빠른 공정시간 및 정밀 제어
    • 100nm 수준의 코팅 두께 편차
Colored Glass

Rigmah®-C 투명나노컬러코팅유리

공정 Loading Cleaning Coating Curing Cooling Inspection Un.Loading
Capa. 1日, 3명, 8시간(1Shift 기준) = 6분 당 2,438*3,048mm 1장 기준 = 2.4*3.0*10*8=576m2
사진 유리 자동 이송 장비 사진 유리 표면 세척 장비 사진 유리 박막 코팅 장비 사진 코팅 표면 경화 장비 사진 고온 유리 냉각 장비 사진 코팅 두께 측정 장비 사진 유지 자동 적재 장비 사진
용도 유리자동
이송장비		 유리표면
세척장비		 유리박막
코팅장비		 코팅표면
경화장비		 고온유리
냉각장비		 코팅두께
측정장비		 유리자동
적재장비
시간 2분 2~3분 2~3분 5분 2~3분 1분 2분

Rigmah®-C 생산규격

제품명 두께 최대크기
Rigmah®- C 5mm 2,438 X 3,048mm

LIGHT AND SOLAR DATA

Color name Code LIGHT SOLAR
Tv(%) Rv(%) Av(%) Tv(%) Rv(%) Av(%) SHGC
CORALRED RO100-100 80.8 5.9 5.8 81.2 6.3 6.2 0.748
GREEN GO100-100 82.0 6.5 6.5 82.8 6.5 6.4 0.731
BLUE BO100-100 47.3 5.6 5.1 59.6 6.3 5.9 0.661
YELLOW YO100-100 77.3 5.6 5.1 79.6 6.3 5.9 0.766
BLACK KO100-100 49.0 6.5 6.4 57.3 6.3 6.1 0.587
VIOLET RB70-100 79.8 6.5 6.4 80.4 6.5 6.3 0.853
ORANGE RY55-100 81.0 6.4 6.4 81.8 6.6 6.5 0.861
CYAN BG50-100 68.9 6.0 5.9 62.2 6.3 6.3 0.731
YELLOW GREEN YG50-100 80.5 6.3 6.0 80.8 6.3 6.2 0.853
NAVY RB50-100 58.9 6.0 5.9 62.2 6.3 6.3 0.731

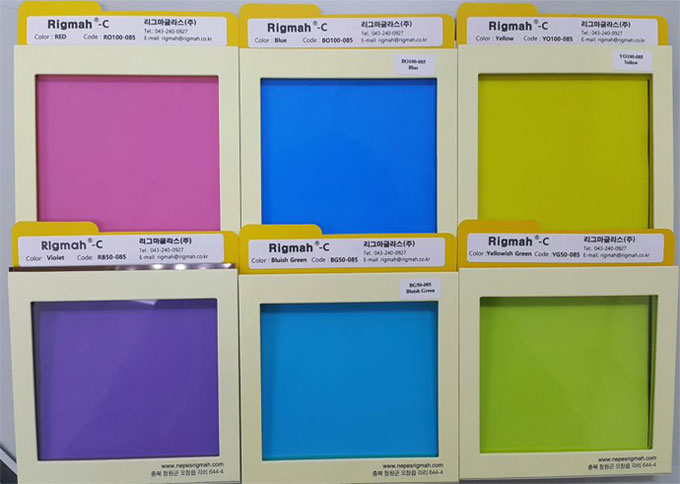

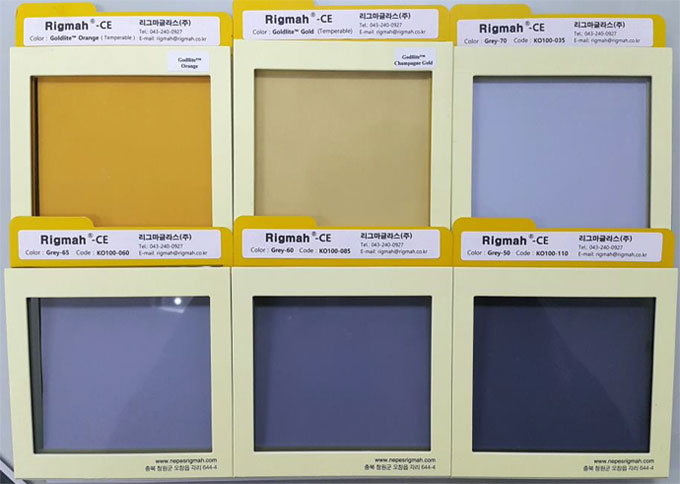

Sample 사진

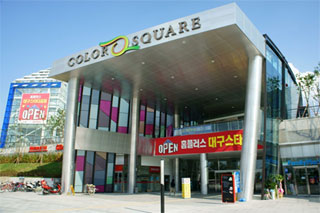

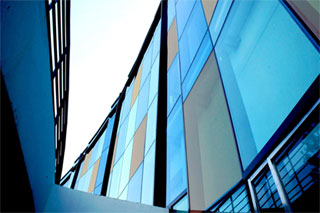

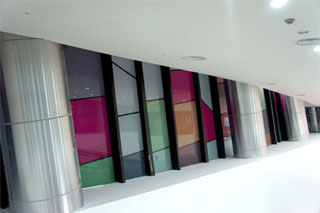

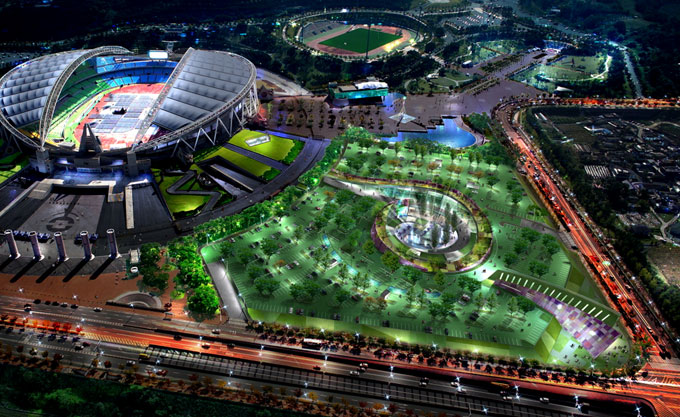

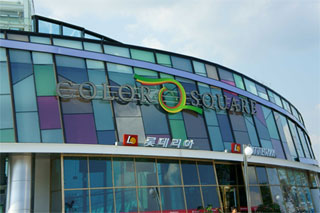

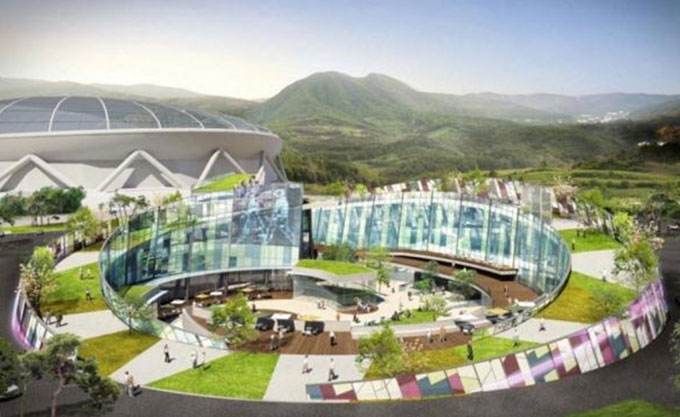

대구월드컵경기장 지하공간개발계획

22mm 반투명칼라 접합복층유리
glass type performance
6C + 6A + 10RL(F) Visible light Transmittance(%) 40
Visible light Reflectance(%) 8
U-Value(W/m2K) 3.0
Shading Coefficient 0.6

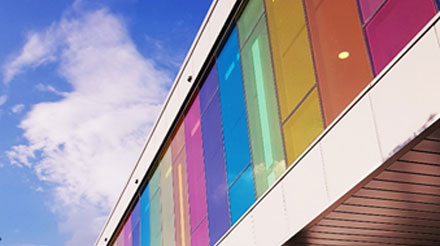

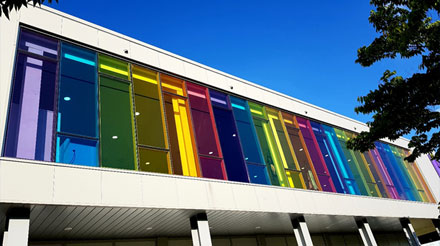

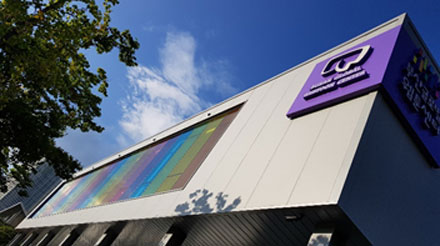

Samsung Blue Project(국내 및 Global 삼성모바일매장向 유리 Spec.-in, Since 2015)

22mm 투명칼라 열차단복층유리
glass type performance
6LE + 12AR + 5RCE Visible light Transmittance(%) 60
Visible light Reflectance(%) 8
U-Value(W/m2K) 2.7
Shading Coefficient 0.5

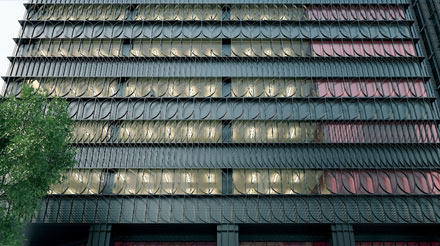

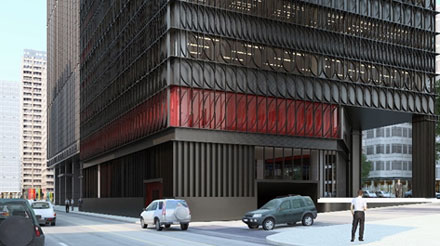

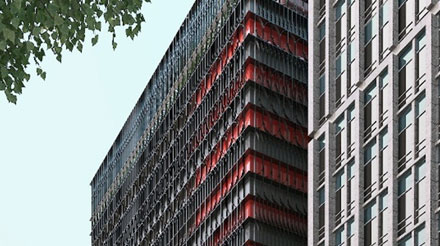

시공사례 : 부산 흥국생명 사옥

24mm 투명칼라 열차단복층유리
glass type performance
6LE + 12AR + 6RCE Visible light Transmittance(%) 60
Visible light Reflectance(%) 8
U-Value(W/m2K) 2.7
Shading Coefficient 0.5

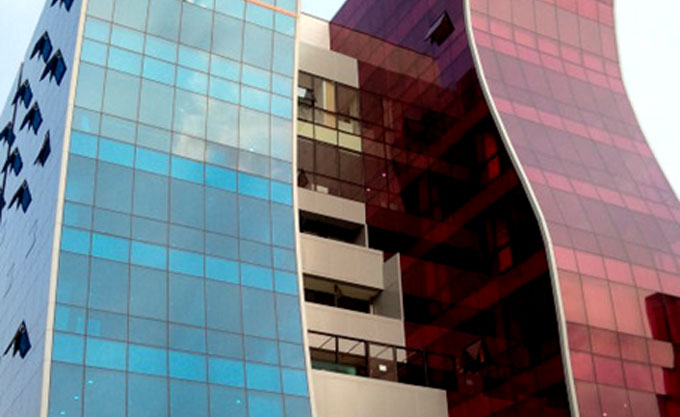

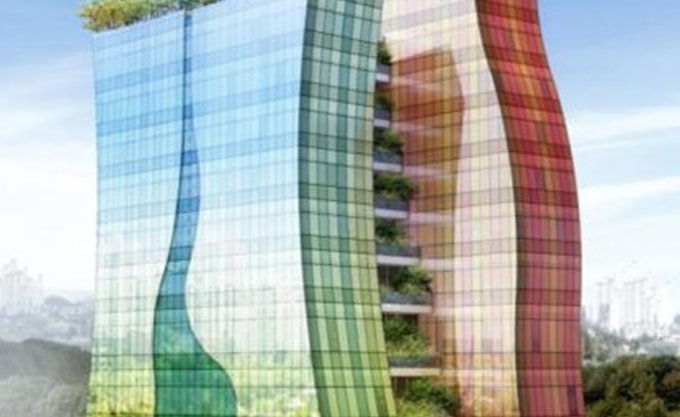

목포 메디컬센터

24mm 투명칼라 열차단복층유리
glass type performance
6RCE + 12AR + 6C Visible light Transmittance(%) 45
Visible light Reflectance(%) 8
U-Value(W/m2K) 2.7
Shading Coefficient 0.3

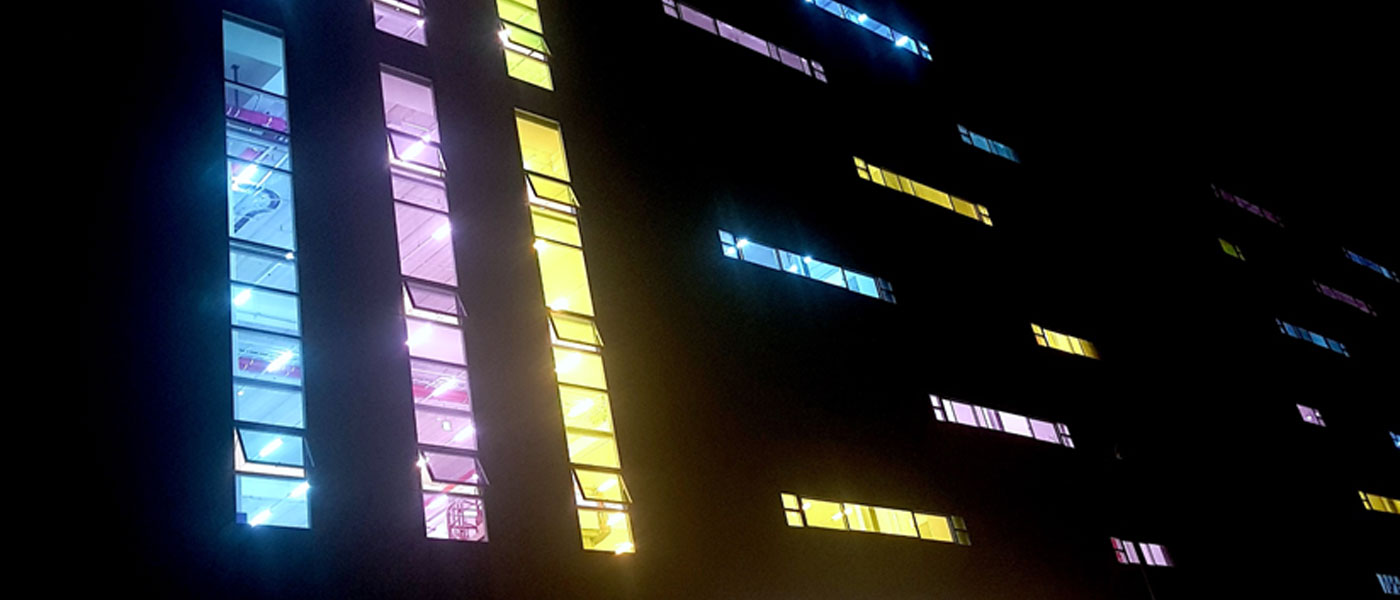

에프앤에프 이천물류센터

22mm 투명칼라 열차단복층유리
glass type performance
5RC + 12AR + 5C Visible light Transmittance(%) 45
Visible light Reflectance(%) 8
U-Value(W/m2K) 2.8
Shading Coefficient 0.5

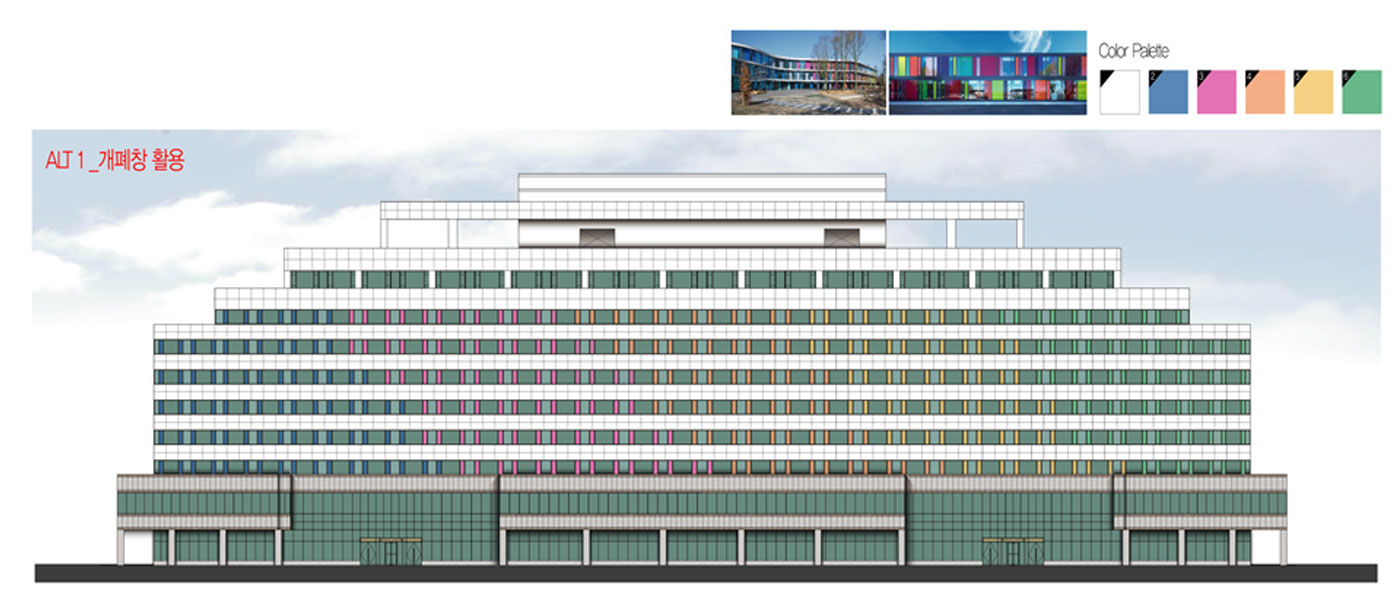

경주 더케이호텔 외부유리 리모델링 Proj.(2018년 3월 준공)

22mm 투명칼라로이복층유리
glass type performance
6LE + 12AR + 5RC Visible light Transmittance(%) 55~68
Visible light Reflectance(%) 7.6
U-Value(W/m2K) 1.5
Shading Coefficient 0.6~0.7
